建築鋼筋施工圖應用實務(附:建築鋼筋施工圖揀料應用軟體-Excel版雲端限時下載)

建築鋼筋施工圖應用實務(附:建築鋼筋施工圖揀料應用軟體-Excel版雲端限時下載)

  • 定價:550
  • 優惠價:95523
  • 本商品單次購買10本9折495
  • 運送方式:
  • 臺灣與離島
  • 海外
  • 可配送點:台灣、蘭嶼、綠島、澎湖、金門、馬祖
  • 可取貨點:台灣、蘭嶼、綠島、澎湖、金門、馬祖
  • 台北、新北、基隆宅配快速到貨(除外地區)
載入中...
  • 分享


內容簡介

  您知道鋼筋工程施工前,要繪製施工圖嗎?您會繪製嗎?還是以每噸80~100元的單價,外包給鋼筋專業分包商繪製,繪製結果如何確保內容無誤?

  為強化營建工程師對鋼筋施工圖之應用觀念及檢核能力,本書將建築鋼筋施工圖之繪製程序予以標準化,並配合個案說明在標準化作業流程下,如何依鋼筋標準圖之相關規定,完成各結構部位鋼筋長度及數量計算。

  此外,為提高鋼筋施工圖鋼筋尺寸及數量計算效益,本書以Office Excel試算表軟體開發出『建築鋼筋施工圖檢料應用軟體』,免費提供讀者使用,藉以協助提升鋼筋施工圖分析效益,並降低計算之錯誤率。



目錄

第一章 導論
1-1 鋼筋混凝土發展
1-2 鋼筋工程施工流程
1-3 鋼筋工程重要性
1-4 鋼筋名稱定義
 1-4-1 依直徑尺寸
 1-4-2 依鋼筋供應方式
  1-4-2-1 亂尺鋼筋
  1-4-2-2 定尺鋼筋
  1-4-2-3 盤元鋼筋
  1-4-2-4 加工鋼筋
1-5 施工圖定義
1-6 鋼筋施工圖重要性

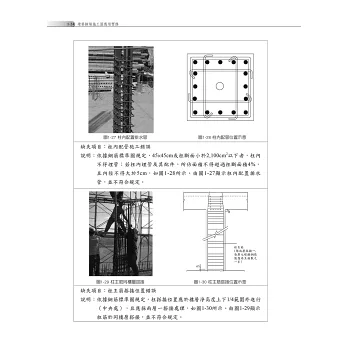

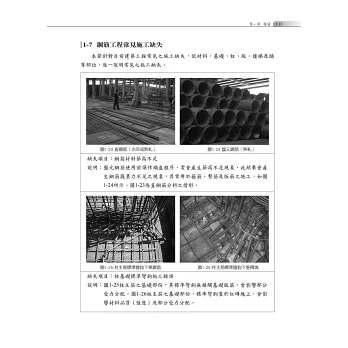

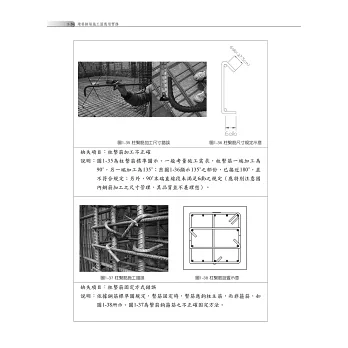

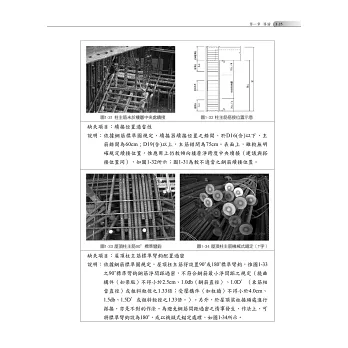

1-7 鋼筋工程常見施工缺失
1-8 鋼筋施工圖繪製之注意事項
 1-7-1 鋼筋施工圖繪製基本技能
 1-7-2 鋼筋施工圖構件元素
 1-7-3 鋼筋施工圖繪製原則

第二章 識圖
2-1 識圖概述
2-2 建築平面圖
2-3 建築立面圖
2-4 建築剖面圖
2-5 門窗詳圖
2-6 結構平面圖
2-7 結構配筋圖
2-8 鋼筋標準圖
 2-8-1 鋼筋伸展與搭接長度
  2-8-1-1 鋼筋受拉伸展長度
  2-8-1-2 鋼筋受拉搭接長度表
  2-8-1-3 竹節鋼筋受壓伸展長度
  2-8-1-4 柱竹節鋼筋搭接長度
  2-8-1-5 竹節鋼筋受壓搭接長度
  2-8-1-6 標準彎(金勾)長度
 2-8-2 鋼筋最小保護層厚度
 2-8-3 鋼筋淨間距標準圖
 2-8-4 相鄰鋼筋搭接錯開規定
 2-8-5 柱鋼筋標準圖
 2-8-6 梁鋼筋標準圖
 2-8-7 版鋼筋標準圖
 2-8-8 樓梯鋼筋標準圖
 2-8-9 牆鋼筋標準圖

第三章 基礎鋼筋施工圖
3-1 基礎鋼筋施工圖繪製流程
3-2 基礎鋼筋施工圖
3-3 鋼筋施工圖繪製
3-4 鋼筋料單製作
3-5 電腦輔助分析計算
 3-5-1 基本資料及分析結果資料說明
  3-5-1-1 獨立、聯合或連續基礎
  3-5-1-2 筏式基礎
 3-5-2 電腦輔助分析-範例操作說明
  3-5-2-1 範例一-聯合基礎
  3-5-2-2 範例二-筏式基礎

第四章 柱鋼筋施工圖
4-1柱鋼筋施工圖繪製流程
 4-1-1 柱主筋鋼筋施工圖繪製流程
 4-1-2 柱箍筋鋼筋施工圖繪製流程
 4-1-3 柱繫筋鋼筋施工圖繪製流程
4-2 柱主筋鋼筋施工圖
 4-2-1 搭接模式
 4-2-2 續接模式
4-3 柱箍筋鋼筋施工圖
 4-3-1 90°彎(金勾)(無耐震設計)模式
 4-3-2 135°彎(金勾)(耐震設計)模式
4-4 柱繫筋鋼筋施工圖

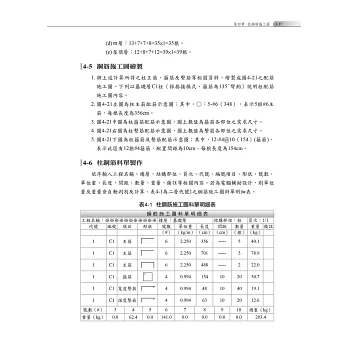

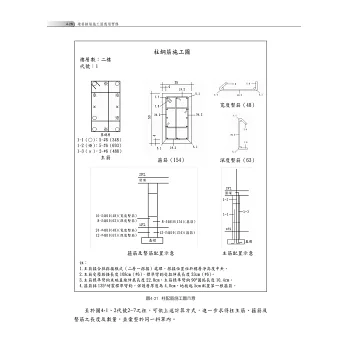

4-5 鋼筋施工圖繪製
4-6 柱鋼筋料單製作

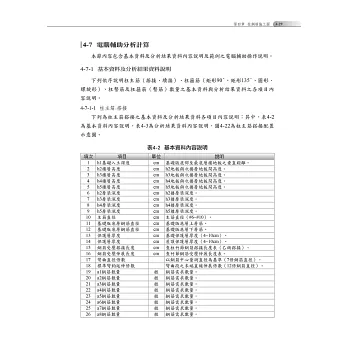

4-7 電腦輔助分析計算
 4-7-1 基本資料及分析結果資料說明

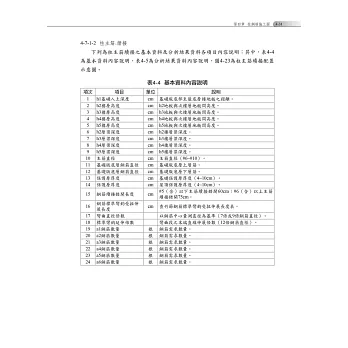

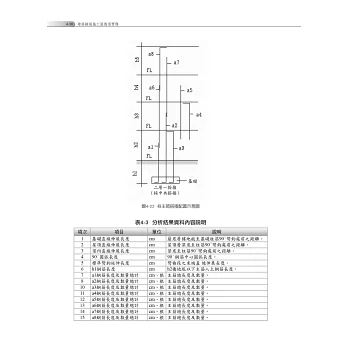

  4-7-1-1 柱主筋-搭接

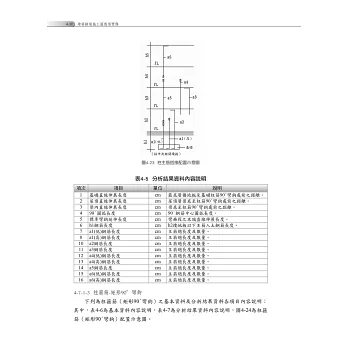

  4-7-1-2 柱主筋-續接

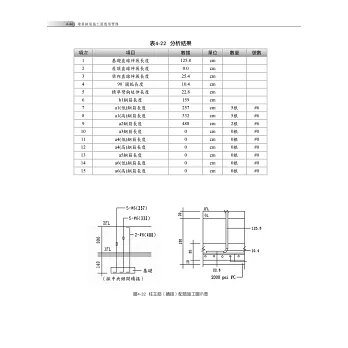

  4-7-1-3 柱箍筋-矩形90°彎(金勾)
  4-7-1-4 柱箍筋-矩形135°彎(金勾)
  4-7-1-5 柱箍筋-圓形環箍筋
  4-7-1-6 柱箍筋-圓形螺旋箍筋
  4-7-1-7 柱繫筋
  4-7-1-8 柱箍筋(繫筋)數量
 4-7-2 電腦輔助分析-範例操作說明

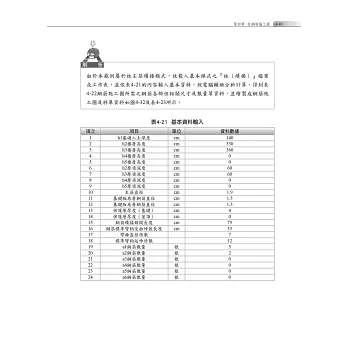

  4-7-2-1 範例一-柱主筋(搭接)
  4-7-2-2 範例二-柱主筋(續接)

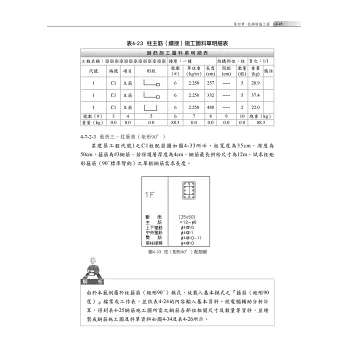

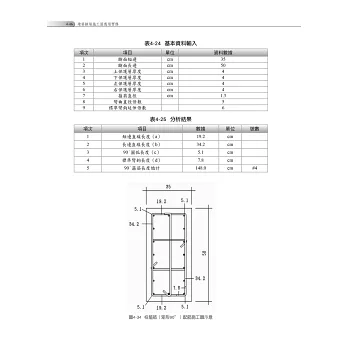

  4-7-2-3 範例三-柱箍筋(矩形90°)
  4-7-2-4 範例四-柱箍筋(矩形135°)
  4-7-2-5 範例五-柱箍筋(圓形)
  4-7-2-6 範例六-柱箍筋(螺旋形)
  4-7-2-7 範例七-柱繫筋
  4-7-2-8 範例八-柱箍筋及繫筋數量

第五章 梁鋼筋施工圖
5-1梁鋼筋施工圖繪製流程
 5-1-1 梁主筋施工圖繪製流程
 5-1-2 梁肋筋施工圖繪製流程
5-2 梁主筋鋼筋施工圖
5-3 梁肋筋鋼筋施工圖
5-4 鋼筋施工圖繪製
5-5 梁鋼筋料單製作
5-6 電腦輔助分析計算
 5-6-1 基本資料及分析結果資料說明
  5-6-1-1 梁主筋、腰筋、補強筋及肋筋數量
  5-6-1-2 梁肋筋(U型)
 5-6-2 電腦輔助分析-範例操作說明
  5-6-2-1 範例一-梁肋筋(U型)
  5-6-2-2 範例二-梁主筋、腰筋及補強筋

第六章 版鋼筋施工圖
6-1 版鋼筋施工圖繪製流程
 6-1-1 版鋼筋施工圖繪製流程
 6-1-2 樓梯鋼筋施工圖繪製流程
6-2 樓板鋼筋施工圖
6-3 懸臂版補強鋼筋施工圖
6-4 角隅補強鋼筋施工圖
6-5 樓梯鋼筋施工圖
6-6 鋼筋施工圖繪製
6-7 鋼筋料單製作
6-8 電腦輔助分析計算
 6-8-1 基本資料及分析結果資料說明
  6-8-1-1 樓板-雙層雙向
  6-8-1-2 樓板-柱列帶
  6-8-1-3 樓梯
 6-8-2 電腦輔助分析-範例操作說明
  6-8-2-1 範例一-雙層雙向版
  6-8-2-2 範例二-柱列帶版
  6-8-2-3 範例三-樓梯

第七章 牆鋼筋施工圖
7-1 牆鋼筋施工圖繪製流程
7-2 牆鋼筋施工圖
7-3 牆開口補強鋼筋施工圖
7-4 鋼筋施工圖繪製
7-5 鋼筋料單製作
7-6 電腦輔助分析計算
 7-6-1 基本資料及分析結果資料說明
  7-6-1-1 垂直鋼筋
  7-6-1-2 水平鋼筋
  7-6-1-3 開口補強鋼筋
 7-6-2 電腦輔助分析-範例操作說明
  7-6-2-1 範例一-垂直鋼筋
  7-7-2-2 範例二-水平鋼筋
  7-7-2-3 範例三-開口補強鋼筋

附錄
附錄A 鋼筋材料試驗規範
附錄B 鋼筋工程施工規範
附錄C 鋼筋續接器發展與應用
附錄D 鋼筋機械式錨定發展與應用
附錄E 建築設計圖(透天住宅)
附錄F 鋼筋標準圖
附錄G 建築鋼筋工程檢核表
附錄H 建築鋼筋數量概算系統
附錄I 建築鋼筋施工圖揀料應用軟體
附錄J 參考文獻



  民國88年9月21日當天,整個台灣經歷一場大自然的浩劫,使得台灣本島數以萬計的百姓,因地震造成的身心傷害無法彌補,無數建築因承受不了地震的破壞,一一傾倒毀損;然事後檢討,除歸咎於大自然可敬的力量外,不免令人質疑工程品質真的沒問題嗎?根據統計國內建築約80%以上為鋼筋混凝土結構,此結構係以鋼筋及混凝土兩種材料複合而成,所以建構過程施工品質之控管,決定結構未來之安全及耐久性。就現有工程技術來看,混凝土品質已獲得有效的掌控,惟鋼筋工程品質令人憂慮。

  由於國內營建工程多屬分包制度,所以營造廠商得標後,多數廠商會依工程屬性,將分項工程逐一發包給下游專業分包商;其中,攸關主要工程專業之鋼筋施工圖,多數交由工程經驗豐富之鋼筋師傅繪製。然現今鋼筋施工圖繪製師傅之學習技能,多由上一代師傅透過口耳相傳之經驗累積而來,殊不知鋼筋施工圖繪製過程依賴之鋼筋標準圖,會依建築結構運算軟體差異、結構設計規範引述差異及學術研究之突破,逐步修正相關規定,導致鋼筋施工圖繪製品質無法與時俱進,產生不完善的繪製結果。當然有人會問,監造單位及營建工程師於鋼筋施工圖繪製完成後,沒有審查鋼筋施工圖嗎?當然有。然是否能有效檢核出錯誤之處,這是有問題的?原因在於營建工程師求學過程,多數學校於教授鋼筋混凝土學及工程估價學之過程,並無教授鋼筋施工圖繪製技術,一旦畢業步入職場,要於短時間內瞭解鋼筋施工圖繪製技術,這對新進工程人員是不容易辦到的。

  下列有幾項鋼筋施工圖繪製過程必須瞭解的事項,若您能有效解析其意涵,表示您已具備基本鋼筋施工圖審查概念。(下列為作者多年來對業界鋼筋施工圖常提出之問題。)

  1. 鋼筋受拉搭接長度與伸展長度一樣嗎?兩者間差異為何?
  2. 鋼筋搭接長度有分為甲級及乙級搭接,如何區分?
  3. 鋼筋搭接長度及受拉伸展長度之頂層鋼筋及一般鋼筋,如何區分?
  4. 柱筋為何要採二層一搭接,其搭接位置為何?
  5. 柱筋採續接,其續接錯開之距離為何?
  6. 梁主筋上、下層搭接位置為何?基礎與一般樓層之梁主筋,搭接位置相同嗎?
  7. 邊梁主筋標準彎鉤之保護層厚度為何?
  8. 梁肋筋須為閉合型(□型),還是開放型(U型),原因為何?
  9. 版筋可以搭接在梁上嗎?還是設標準彎鉤?
  10.樓梯需要補強嗎?補強位置及數量之規定為何?
  11. 牆是否要繪製施工圖?是否要錯開搭接?水平鋼筋端部錨定是直線還是標準彎鉤?
  12.鋼筋末端需要設置180°彎鉤嗎?
  13.標準彎鉤長度如何計算,其彎折長度標示之起算點為何?
  14.箍筋及繫筋之正確長度,如何計算?

  為此,作者根據中國土木水利工程學會之『混凝土工程設計規範與解說』,及台灣省結構工程技師公會、台北市結構工程工業技師公會、高雄市結構工程工業技師公會聯合製定之『建築物結構鋼筋混凝土標準圖V 5.0版(96.10)』之規定,以建築工程為主軸,建構出建築工程基礎、柱、梁、版(樓梯)及牆鋼筋施工圖繪製程序,並說明鋼筋施工圖繪製過程應瞭解之名詞定義;另外,為使學習更具效益,相關流程均以工程實例配合說明之。此外,為提高鋼筋施工圖尺寸及數量計算之效益,作者以Office Excel試算表軟體開發出『建築鋼筋施工圖揀料應用軟體』,免費提供讀者使用,藉以提高鋼筋施工圖分析效益,使計算錯誤率降低。

  本書承蒙營建相關從業人員之愛戴,第二版已功成身退。為配合改版,本書除增加鋼筋揀料系統功能外;另外,增加建築鋼筋工程檢核表及建築鋼筋數量概算系統功能,以供營建工程人員使用。

  作者才疏學淺,著書內容如有疏漏誤謬之處,尚祈各界先進不吝賜教,並向目前仍為營建工程未來奮鬥之工程先進,致上崇高的敬意,辛苦了。最後,為感謝父母親愛的栽培,作者相關著書版稅,均數作為公益慈善回饋社會之用。此外,更要感謝陪在身邊已17年的老婆昭妏,及3歲可愛的兒子楊錂(Richman),您們是我向前的最大動力。



詳細資料

  • ISBN:9789577053916
  • 規格:平裝 / 400頁 / 16k / 19 x 26 x 2 cm / 普通級 / 單色印刷 / 初版7刷
  • 出版地:台灣

會員評鑑

2
2人評分
|
2則書評
|
立即評分
user-img
Lv.1
1.0
|
2024/07/11
作者已經死了 有新聞 軟體沒辦法下載了

高雄某科大土木系助理教授楊秉蒼昨遭醋男刺死,其服務的學校師生得知惡耗不敢置信,傷心地在他臉書留言,願他一路好走。

據了解,楊秉蒼曾任職營造工程師,從講師做起,已任教18年,指導行政院專案訓練班,多次配合地檢署調查工程弊案,在業界及校園風評良好。

其服務學校的湯姓系主任表示,楊男是專任老師,兼任營建科技中心組長行政職,平日常有工作往來。由於楊男具業界背景,常到校外驗收公共工程並檢測材料,也配合地檢署、調查局調查弊案,為司法單位把關。
展開
建築鋼筋施工圖應用實務(附:建築鋼筋施工圖揀料應用軟體)
現在有空看書了,可是限時下載?
怎麼辦?(為何不符光碟?)
