水電系統施工圖 流程與檢討筆記

◎本書內容涵蓋動力、弱電、給水、排水、消防及CSD整合六大系統，從圖例、迴路、設備整合，到高度協調、檢修口預留與跨專業介面問題，皆提出清晰步驟與常見案例，建立完整的整體思維。
◎由基礎原理推進到實務細節，使流程具可複製性與可操作性，同時亦包含審圖要點、3D輔助檢討、BIM實務等當代工程必備觀念，使讀者能同時掌握傳統2D核心能力與新世代工具的價值。

工程專業的核心不僅在於設計與施工，
許多問題若能在圖面階段被提前檢討，
就能避免現場的衝突與耗損，
所以，圖面是一切溝通與協調的起點。
本書內容涵蓋：

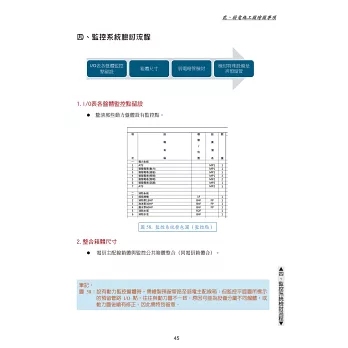

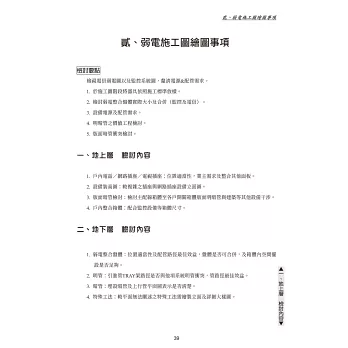

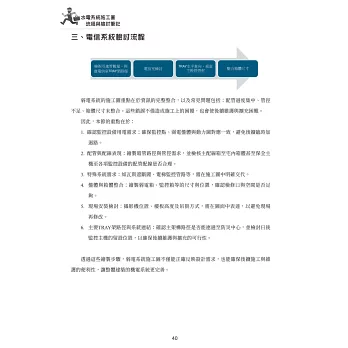

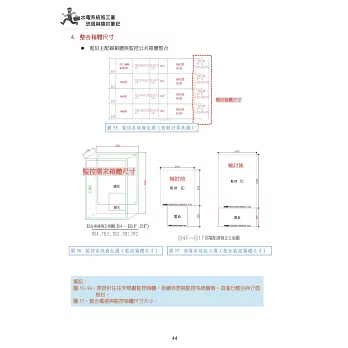

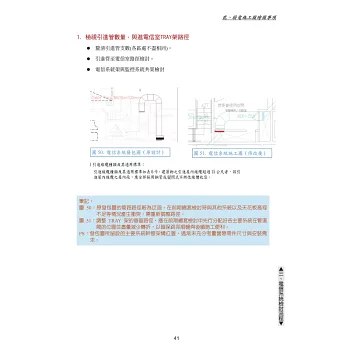

動力／弱電／給水／排水／消防系統／CSD總套之施工圖繪圖事項
＋2D核心，BIM輔助＋施工圖檢核要點
讓施工圖的檢討與協調更為順暢圓滿，
使設計與施工不再各自為政，而是彼此理解，
最終完成更完善的工程作品。

作者長期投身建築與機電工程領域，
從住宅、商辦到大型開發案皆具豐富實績，
深刻理解工程衝突往往源於圖面資訊不完整、
專業之間缺乏協調、施工現場被迫以臨時修改補救，
本書正是解決這些問題的完整心得彙整。


◎代理經銷：白象文化
更多精彩內容請見
http://www.pressstore.com.tw/freereading/9786263648357.pdf

王暐登

現任機電系統統籌與施工圖規劃負責人，同時為公司內訓講師。
長期投入水電圖面標準化與新人培訓流程建立。在實務現場，施工圖常被詬病「畫得漂亮卻無法落地」，缺乏與實際施工對應的邏輯，導致現場端必須再二次解讀甚至返工。正因如此，我開始整理此教材，希望建立一套可複製的判圖思維，讓圖不只是 CAD成果，而是現場能真正依循的工程語言。
本內容不以出版為目的，而是期望成為一個交流界面，讓更多工程人員能用同一種邏輯看圖、對話、協調，把施工圖從「繪製」提升為真正的「溝通工具」。

壹、動力施工圖繪圖事項

檢討要點
檢視原設計迴路，總盤至各分盤管路配管方式及是否有更好之施工規劃。
1. 於施工圖階段將器具依照施工標準放樣。
2. 檢討盤體實際大小及合併。
3. 機房設備擺設位置。
4. 單線圖檢討。
5. 電源明暗管之價值工程檢討。
6. 裝修、景觀、噴灌等特殊空間所需電源檢討。
7. 立面燈光設計。
8. 版面暗管衝突檢討。

一、地上層　檢討內容

1. 戶內插座：位置適當性，廚具需求及客變或是業主需求。
2. 戶內照明：位置適當性，以及與其他設備如消防探測器、監控、撒水頭整合排列。
3. 單線圖：用電分析，以及斷路器與線徑匹配是否適當。
